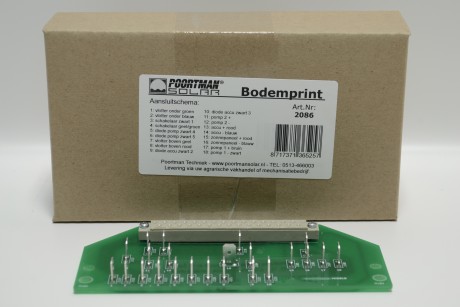

 | Bodemprint Poortman SolarProfessionele Bodemprint Geschikt voor Poortman Solar regelkast |
Op de bodemprint worden de pomp, accu, zonnepaneel, vlotter, etc. aangesloten. De bodemprint zit in de bodem van de regelkast geschroefd, vandaar de naam "bodemprint". De banen zorgen ervoor dat de stroom via de stuurpint geregeld wordt en op de juiste plaatsen terecht komt.

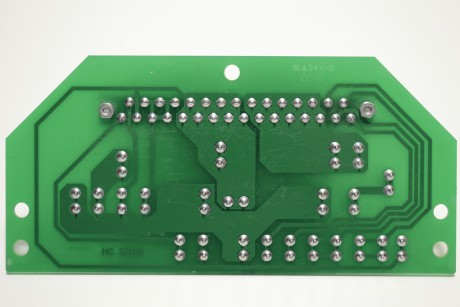

Let op: De bodemprint raakt nagenoeg alleen defect door kortsluiting, veroorzaakt door bijvoorbeeld een schroevendraaier die kontakt maakt terwijl de accu of zonnepaneel nog zijn aangesloten. Haal daarom altijd eerst de accuklemmen en paneelstekker los, voordat u de regelkast opent. U kunt de bodemprint eenvoudig op kortsluiting controleren door de print los te schroeven en op de achterkant te kijken of er een stroombaan doormidden is gesmolten. Als een drinkbak te water is geraakt en de regelkast inwendig nat is geworden, kunt u het beste de gehele regelkast vervangen. Wanneer u alleen de stuurprint en de bodemprint vervangt zal de kabelboom, schakelaar, etc. na verloop van tijd ook gaan corroderen, waardoor storingen ontstaan.
Let op: Haal altijd eerst de accuklemmen en paneelstekker los om kortsluiting te voorkomen. Wij raden aan onderhoud of montage door een mechanisatie- of ander technisch bedrijf uit te laten voeren.
Specificaties Poortman Solar Bodemprint: (bij 1 pompaansluiting)
|
Aansluitnummers:
Spanning (Vdc): Stroomdoorvoer (A): |
1= Onderniveau vlotter = groen 2= Onderniveau vlotter = wit (oud blauw) 3= Schakelaar = groen-geel 4= Schakelaar = zwart nr1 5= Controle LED pomp+ = zwart nr5 6= Controle LED pomp- = zwart nr4 7= Bovenniveau vlotter = geel 8= Bovenniveau vlotter = bruin (oud rood) 9= Controle LED accu+ = zwart nr2 10= Controle LED accu- = zwart nr3 11= 2de pomp aansluiting+ (niet aangesloten)(rood of bruin) 12= 2de pomp aansluiting- (niet aangesloten)(zwart of blauw)
12Volt 15amp maximaal |
13= Accu aansluiting+ = rood 14= Accu aansluiting- = blauw 15= Zonnepaneelaansluiting+ = rood 16= Zonnepaneelaansluiting- = blauw 17= Pompaansluiting+ = bruin of rood 18= Pompaansluiting- = zwart of blauw 19= Zekeringaansluiting 2de pomp (standaard niet aangesloten) 20= Zekeringaansluiting 2de pomp (standaard niet aangesloten) 21= Zekeringaansluiting pomp = rood 22= Zekeringaansluiting pomp = zwart
Garantie: 1 jaar, kortsluiting en waterschade uitgesloten Gewicht (gr): Afmetingen LxBxH: EAN code: 8717371365257 |
